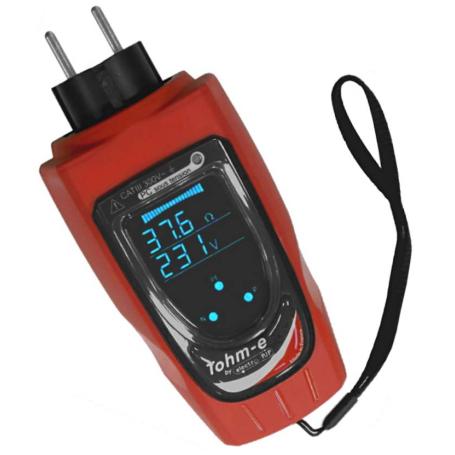

Contrôleur mesureur de boucle de terre et testeur de prise de courant Tohm-E

Le contrôleur mesureur de boucle de terre et testeur de prise de courant Tohm-E est un appareil compact et précis.

Grâce à son écran LCD, il vous permet instantanément de :

• Vérifier la présence et le niveau de tension aux bornes d’une prise de courant
• Contrôler le raccordement à la terre du conducteur de protection
• Localiser la position de la phase, du neutre, de la terre
• Mesurer la résistance électrique en Ohm Ω d’une prise de terre locale.

Ses atouts : sa tête rotative et sa taille compacte permettent de mesurer facilement dans les coins.

• Affichage bleu si l'installation est conforme, si la valeur de la résistance de terre est inférieure à 100 Ohm (valeur limite maximum fixée par la NF C 15/100)
• Affichage rouge (défaut ou mauvaise terre "résistance de terre > à 100 Ohm".

Utilisation et fonctionnement

Le mesureur de terre Tohm-E a été conçu pour vérifier l'adéquation des branchements des prises de courant dans les habitations ou locaux en régime TT en adéquation avec la norme française NFC15-100.

Il permet d'obtenir une indication de la valeur de la prise de terre d'une habitation par la méthode de la mesure de résistance en boucle. Cette mesure est réalisée sur 2 pôles (phase et terre) et peut aussi être appelée mesure de boucle de défaut.

Pour procéder à la mesure, il vous suffit simplement de brancher l'appareil sur votre prise murale. Sa tête rotative permet de mesurer facilement les prises difficilement accessibles.

La lecture est immédiate : affichage de la valeur de prise de terre, valeur efficace de la tension de réseau, ordre des phases.

Ce appareil permet donc de valider les paramètres de sécurité électrique des branchements d'une prise de courant. Il est aussi très utile comme préalable aux mesures de tension induite.

Au delà de la sécurité électrique, il vous permet de remédier aux problème d'ordre électromagnétique posés par l'absence de prise de terre, sa valeur élevée ou l'inversion de pôle sur une prise de courant.

En savoir plus...

La qualité de la prise de terre est quantifiée par sa résistance, dont l'unité de mesure est l'ohm. La norme officielle NF C15-100 stipule que la prise de terre doit avoir une résistance maximale de 100 ohms, de manière à assurer la sécurité des personnes par rapport aux risques d'électrocution.

Concrètement, en Biologie de l'Habitat, plus la résistance de la prise de terre est faible, mieux c'est, car les différents champs électriques sont mieux évacués à la terre. Notre exposition est donc moindre et nous sommes mieux protégés.

Dans les habitations datant d'avant 1991, la prise de terre était obligatoire uniquement dans les pièces humides, cuisine et salle de bain. Elle est obligatoire dans toutes les pièces pour les constructions et modifications effectuées après cette date. Les installations récentes sont de plus protégées par un interrupteur ou disjoncteur différentiel de 30 mA.

Encore plus d'infos dans nos articles :
Rôle et la mesure de la prise de terre
Qu'est-ce qu'une bonne prise de terre ?
L'importance de la prise de terre pour réduire les champs électriques en basses fréquences
L'importance de la prise de terre en électricité

Caractéristiques techniques

Désignation : Tohm-e T2-FR100 (Contrôleur de prises de courant et mesureur de résistance de prise de terre).

Mesure de terre par la méthode de boucle de défaut (méthode sur 2 pôles sans piquets).

Pour schémas de liaison à la terre de type TT.

Grand affichage avec indications de défauts par code couleur (rouge = défaut / bleu = ok).

Indication du sens phase/neutre, et de la présence d'une connexion à la terre.

Mesure de tension TRMS (valeur efficace vraie).

Gammes de mesures : 0 à 2 kohm, 50 à 440 V RMS.

Branchement : prise 2P+T rotative

Pour installations en régime TT uniquement.

Sécurité : IP2X, CAT III 300V.

Conformité : NFC 15-100, CEI61557-1/3, CEI61010-1

Poids net 275g.

Dimensions : 170 x 75 x 63 mm

Température d'utilisation : de -20°C à +55°C

Fourni avec certificat d'étalonnage "constat de vérification" (exemple à télécharger).

Fabriqué en France par Electro PJP.

Livré avec :

Appareil de mesure Tohm e / T2-FR100

Dragonne.

Manuel d'utilisation.

Certificat d'étalonnage.

Note à l'attention de nos clients de Belgique ou d'Andorre : Cet appareil est prévu pour être utilisé sur une installation française classique, en régime de neutre TT. Il n'est pas toujours compatible avec les installations belges, qui sont parfois identiques au modèle français, parfois non, ayant dans certains cas deux (ou trois) phases actives sans neutre.  Dans ces cas d'installations, cet appareil ne pourra pas être fonctionnel.
