Nouveaux accessoires de mise à la terre YShield

- Catégories : Infos Ondes

Les nouveaux accessoires de mise à la terre YShield sont désormais disponibles... et les références sont si nombreuses qu'il est un peu difficile de s'y retrouver et de savoir ce qui fonctionne avec quoi.

La grande différence entre ces nouveaux accessoires et les anciens réside dans la connectique : les anciennes références se connectaient avec des câbles munis de fiches banane serties ; les nouveaux se connectent avec des câbles munis de cosses.
Tous les accessoires de fixation sont inclus et vous trouverez dans les différentes fiches produits tous nos conseils de mise en place.
Les différentes notices d'utilisation peuvent également être téléchargées au format PDF au bas de chaque fiche produit, rubrique Documents joints.

Attention ! Les nouveaux accessoires de mise à la terre ne sont pas compatibles avec les anciens !

Faisons ensemble un petit tour d'horizon des différentes références, de leurs usages, et des articles qui leur sont associés. C'est parti !

Plaques de mise à la terre pour articles textiles

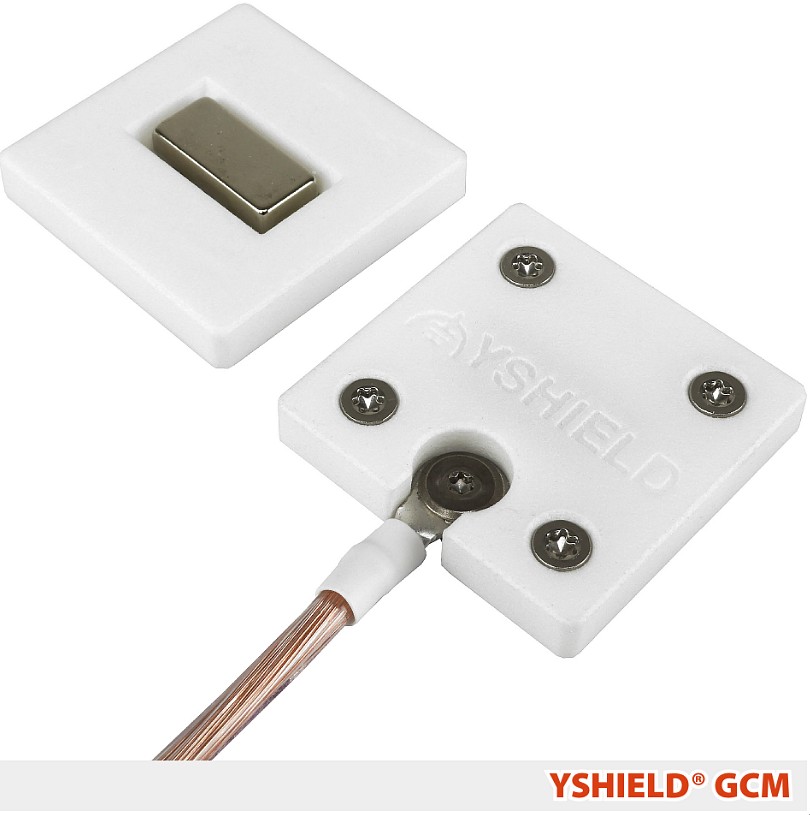

  • Plaque de mise à la terre magnétique GCM | Remplace l'ancienne plaque de mise à la terre magnétique GM.

La plaque de mise à la terre GCM sert à mettre à la terre les tissus anti-ondes hautes et basses fréquences vendus au mètre, les rideaux anti-ondes, les toiles anti-ondes en pose libre, les baldaquins qui ne seraient pas munis de velcro, etc.

Les deux plaques de mise à la terre sont maintenues ensemble par de puissants aimants. L'avantage principal de ce système est de ne pas perforer le tissu ; pas de risque de déchirement.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GPE qui vient se brancher sur la prise murale en intérieur ou une tige de mise à la terre GCR pour une mise à la terre à l'extérieur.

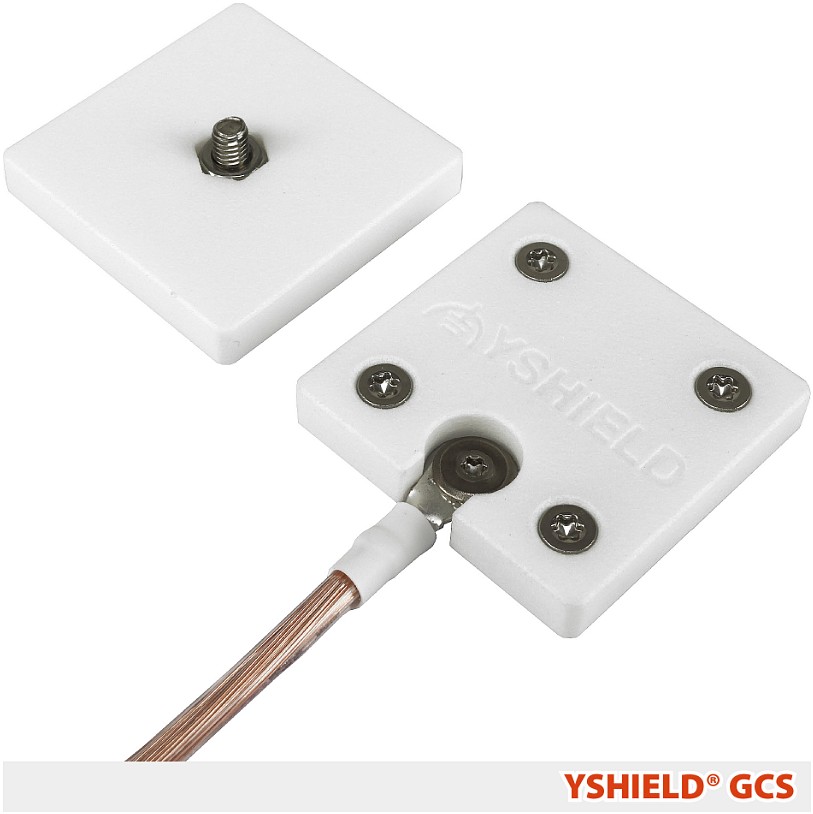

  • Plaque de mise à la terre à visser GCS | Remplace l'ancienne plaque de mise à la terre à visser GS.

La plaque de mise à la terre GCS sert à mettre à la terre les tissus anti-ondes hautes et basses fréquences vendus au mètre, les rideaux anti-ondes, les toiles anti-ondes en pose libre, les baldaquins qui ne seraient pas munis de velcro, etc.

Les deux plaques de mise à la terre sont maintenues ensemble par une vis ; le matériaux à relier à la terre doit donc être percé. L'avantage de cette plaque est qu'il est impossible de la détacher par inadvertance.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GPE qui vient se brancher sur la prise murale en intérieur ou une tige de mise à la terre GCR pour une mise à la terre à l'extérieur.

  • Plaque de mise à la terre avec velcro GCV | Remplace l'ancienne plaque de mise à la terre à velcro GV

La plaque de mise à la terre GCV sert à mettre à la terre tous les articles textiles confectionnés par YShield, comme les baldaquins anti-ondes, le linge de lit anti-ondes, les plaids anti-ondes, les dessous de lit anti-ondes, les articles de earthing de la marque, etc.

Ces différents articles anti-ondes sont prévus pour : un ou deux velcros sont cousus dessus. Il convient tout simplement de scratcher le velcro de la plaque sur l'un des velcros cousus sur les différents articles anti-ondes.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GPE qui vient se brancher sur la prise murale en intérieur ou une tige de mise à la terre GCR pour une mise à la terre à l'extérieur.

Plaques de mise à la terre pour blindages permanents

Par blindage permanent, on entend protections anti-ondes ne pouvant pas être déplacées, comme les peintures anti-ondes, les toiles anti-ondes collées sur les murs ou sous les planchers, les grillages anti-ondes fixés au mur, les protections champs magnétiques fixées au mur.

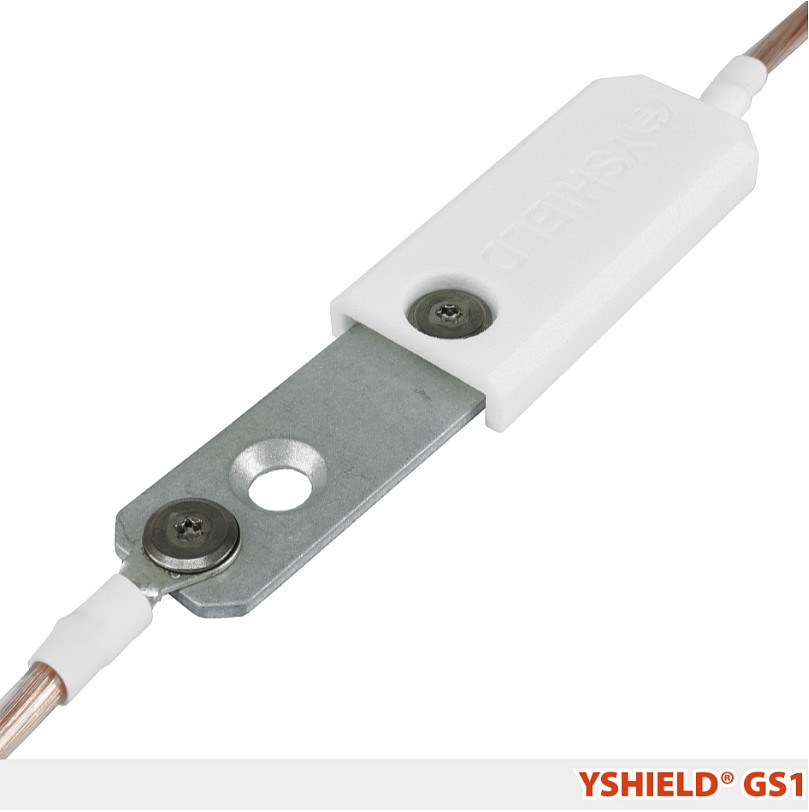

Plaque de mise à la terre GS1 | Remplace l'ancienne plaque GW

La plaque de mise à la terre GS1 se place directement sur les peintures, toiles et grillages anti-ondes et les rubans de mise à la terre.

Sa petite taille (20 x 80 mm) la rend idéale pour un usage au niveau des plinthes. La mise à la terre est alors très discrète. Attention ! en raison de la petite surface de contact, la mise en place d'une plaque par mur est nécessaire. Pour de grandes surfaces, privilégiez les plaques GS2 et GS3.
Convient uniquement pour un usage en intérieur.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GP1 qui vient se brancher sur la prise murale en intérieur.

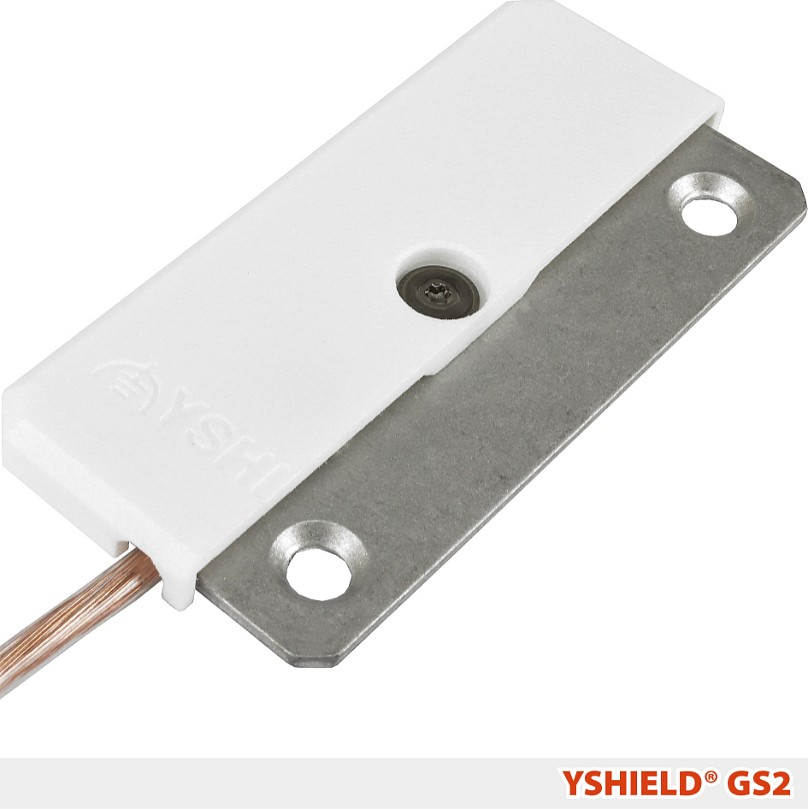

Plaque de mise à la terre GS2 | Remplace l'ancienne plaque GW

La plaque de mise à la terre GS2 se place directement sur les peintures, toiles et grillages anti-ondes et les rubans de mise à la terre.

De taille moyenne (40 x 80 mm), elle est idéale pour une fixation à côté d'une prise murale. Attention ! En raison de la taille de la surface de contact, la mise en place d'une plaque par zone connectée est nécessaire.

Convient uniquement pour un usage en intérieur.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GP1 qui vient se brancher sur la prise murale en intérieur.

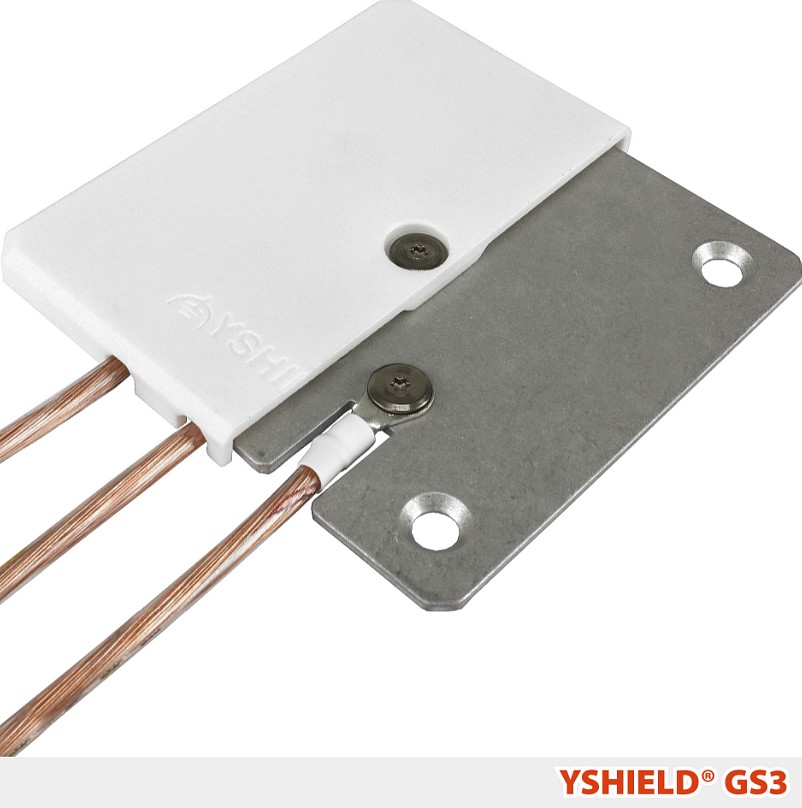

Plaque de mise à la terre GS3 | Remplace l'ancienne plaque GW

La plaque de mise à la terre GS3 se place directement sur les peintures, toiles et grillages anti-ondes et les rubans de mise à la terre.

De taille standard (80 x 80 mm), elle est idéale pour une fixation à côté d'une prise murale. En raison de la taille de la surface de contact, elle convient pour un grand mur ou deux petites zones contiguës.

Convient uniquement pour un usage en intérieur.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GP1 qui vient se brancher sur la prise murale en intérieur.

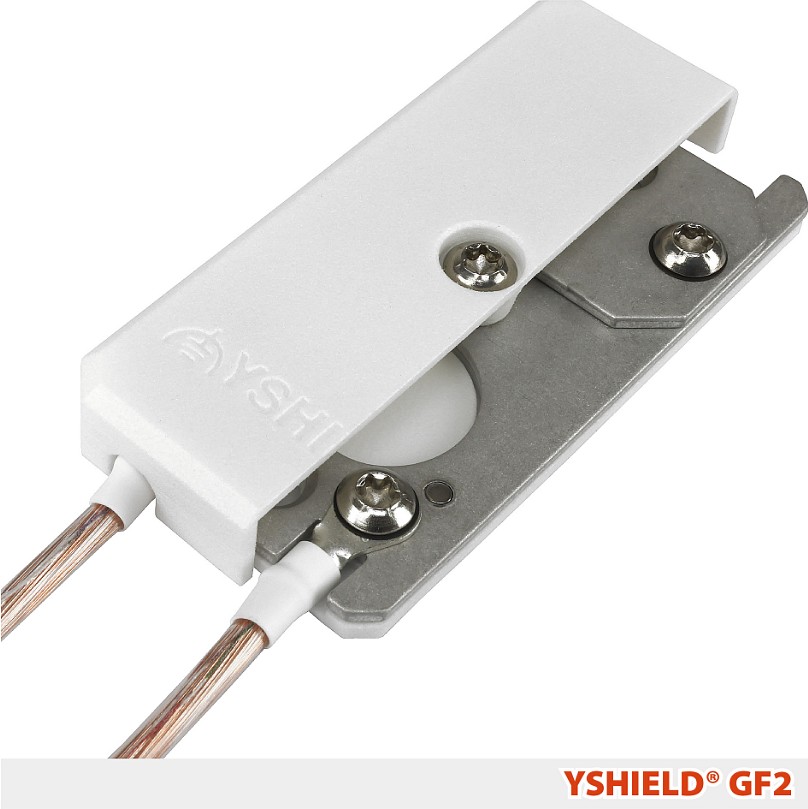

Boîtier de mise à la terre GF2 | Remplace l'ancienne plaque GW

Le boîtier de mise à la terre GF2 se place directement sur les peintures, toiles et grillages anti-ondes et les rubans de mise à la terre. Il permet également le serrage des bandes de mise à la terre en acier inoxydable (utilisé essentiellement pour les grillages anti-ondes).

De taille moyenne (40 x 80 mm), elle convient pour de petites surfaces.

Peut se poser en saillie ou encastré dans un mur de placo.

Convient pour un usage en intérieur et en extérieur.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GP1 qui vient se brancher sur la prise murale en intérieur.

Notre conseil : Ce boîtier de mise à la terre étant plus complexe à mettre en place que les plaques de mise à la terre GS1, GS2 et GS3, nous vous recommandons de faire appel à un électricien compétent.

Pour un usage en intérieur, ou si vous comptez fixer la plaque de mise à la terre directement sur le matériau de blindage, optez plutôt pour la mise en place de la plaque GS2 YShield (pour de petites surfaces) ou la plaque de mise à la terre GS3 (pour des surfaces plus importantes), bien plus faciles à installer.

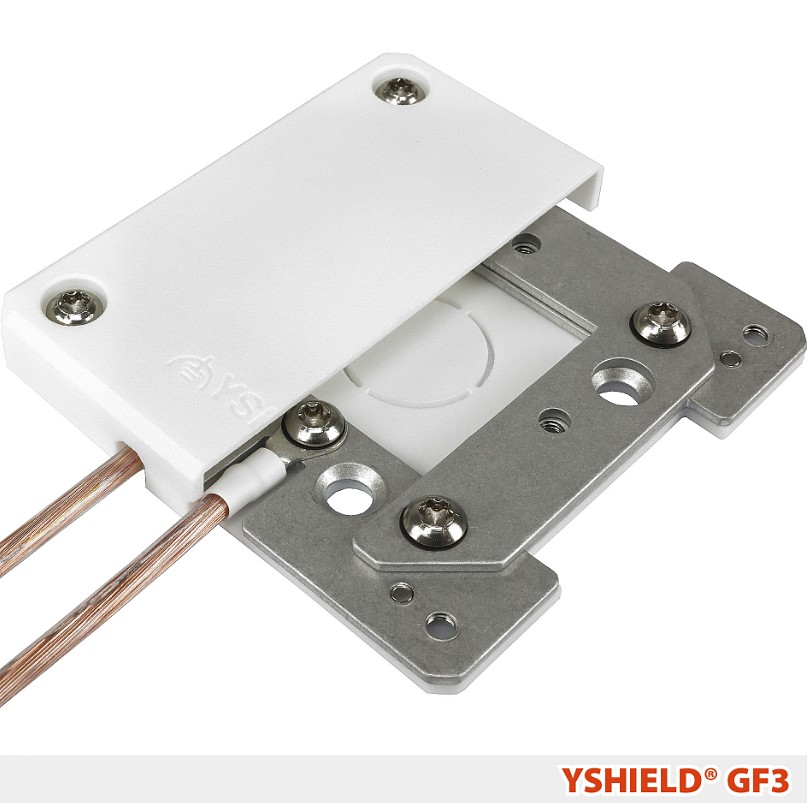

Boîtier de mise à la terre GF3 | Remplace l'ancienne plaque GW

Le boîtier de mise à la terre GF3 se place directement sur les peintures, toiles et grillages anti-ondes et les rubans de mise à la terre. Il permet également le serrage des bandes de mise à la terre en acier inoxydable (utilisé essentiellement pour les grillages anti-ondes).

De taille standard (80 x 80 mm), il convient pour un grand mur ou deux petites zones contiguës.

Peut se poser en saillie ou encastré dans un mur de placo.

Convient pour un usage en intérieur et en extérieur.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GP1 qui vient se brancher sur la prise murale en intérieur.

Notre conseil : Ce boîtier de mise à la terre étant plus complexe à mettre en place que les plaques de mise à la terre GS1, GS2 et GS3, nous vous recommandons de faire appel à un électricien compétent.

Pour un usage en intérieur, ou si vous comptez fixer la plaque de mise à la terre directement sur le matériau de blindage, optez plutôt pour la mise en place de la plaque GS2 YShield (pour de petites surfaces) ou la plaque de mise à la terre GS3 (pour des surfaces plus importantes), bien plus faciles à installer.

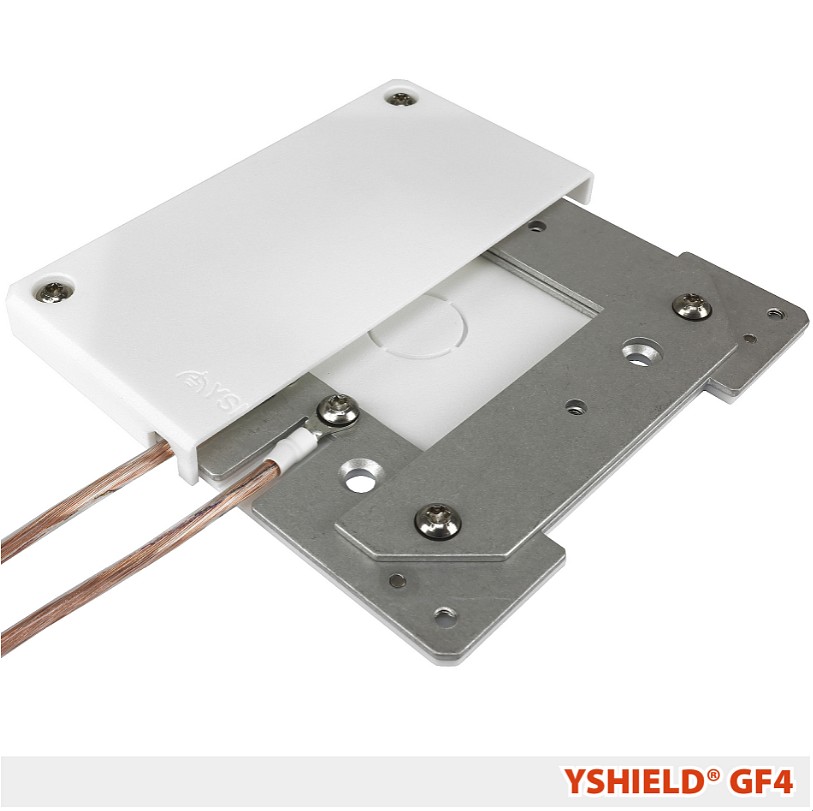

Boîtier de mise à la terre GF4 | Remplace l'ancienne plaque GW

Le boîtier de mise à la terre GF4 se place directement sur les peintures, toiles et grillages anti-ondes et les rubans de mise à la terre. Il permet également le serrage des bandes de mise à la terre en acier inoxydable (utilisé essentiellement pour les grillages anti-ondes).

De grande taille (120 x 120 mm), il convient pour les toits et les façades.

Peut se poser en saillie ou encastré dans un mur de placo.

Convient pour un usage en intérieur et en extérieur.

Accessoires connexes : cette plaque est à utiliser avec un câble de mise à la terre GL (5 longueurs différentes : 20 cm, 1 m, 2 m, 5 m, 10 m - choisissez celle qui vous convient) à associer avec une plaque de mise à la terre GP1 qui vient se brancher sur la prise murale en intérieur.

Notre conseil : Ce boîtier de mise à la terre étant plus complexe à mettre en place que les plaques de mise à la terre GS1, GS2 et GS3, nous vous recommandons de faire appel à un électricien compétent.

Pour un usage en intérieur, ou si vous comptez fixer la plaque de mise à la terre directement sur le matériau de blindage, optez plutôt pour la mise en place de la plaque GS2 YShield (pour de petites surfaces) ou la plaque de mise à la terre GS3 (pour des surfaces plus importantes), bien plus faciles à installer.

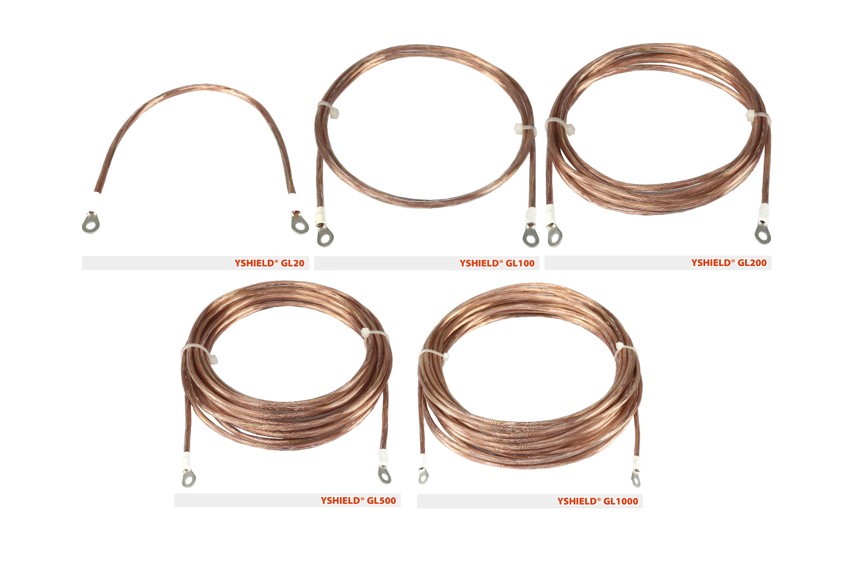

Les câbles de mise à la terre

Les câbles de mise à la terre GL remplacent les anciens câbles de mise à la terre GC.

Munis de cosses serties de chaque côté, ils permettent de relier les plaques de mise à la terre aux fiches de mise à la terre et aux tiges métalliques de mise à la terre.

Ils existent en 5 longueurs : 20 cm, 1 m, 2 m , 5 m, 10 m.

Les fiches de mise à la terre

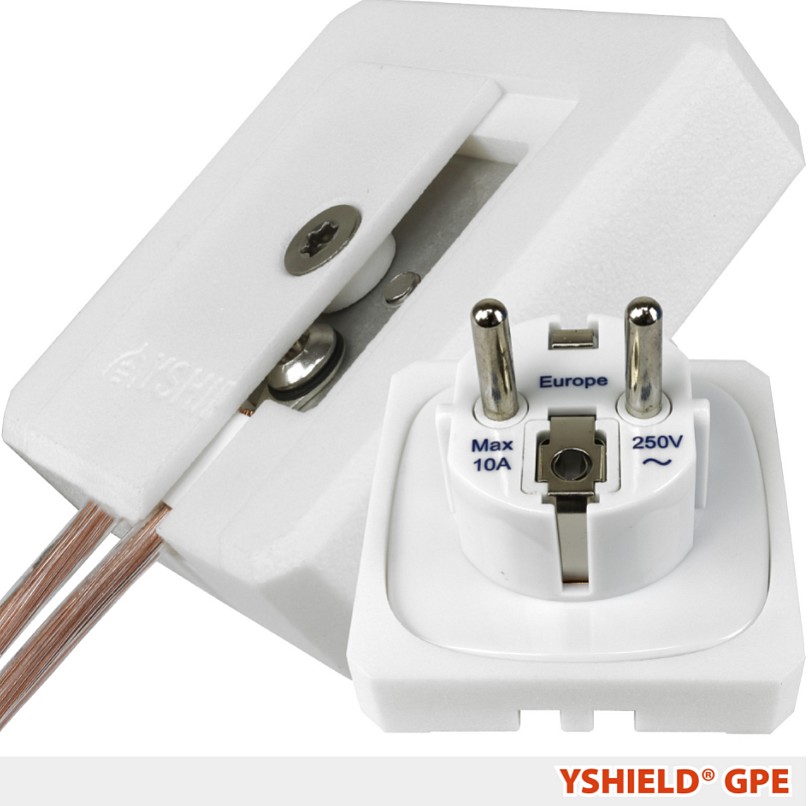

Fiche de mise à la terre GPE pour articles textiles | Remplace les fiches de mise à la terre GP et GX-EF.

La fiche de mise à la terre GPE convient pour la mise à la terre des différents articles textiles de la marque (baldaquins, linge de lit, articles de mise à la terre du corps earthing, etc.), considérés comme articles "nomades" (pouvant être déplacés, à la différence des peintures, toiles collées sur les murs, grillages, etc. pour lesquels il convient d'utiliser la fiche de mise à la terre GP1 YShield).

Compatible avec les prises murales CEE 7/7.

Articles connexes : Elle s'utilise en complément d'une plaque de mise à la terre avec velcro GCV, d'une plaque de mise à la terre magnétique GCM, ou d'une plaque de mise à la terre à visser GCS, associée un câble de mise à la terre GL (disponible en 5 longueurs différentes : 20 cm, 1 mètre, 2 mètres, 5 mètres ou 10 mètres).

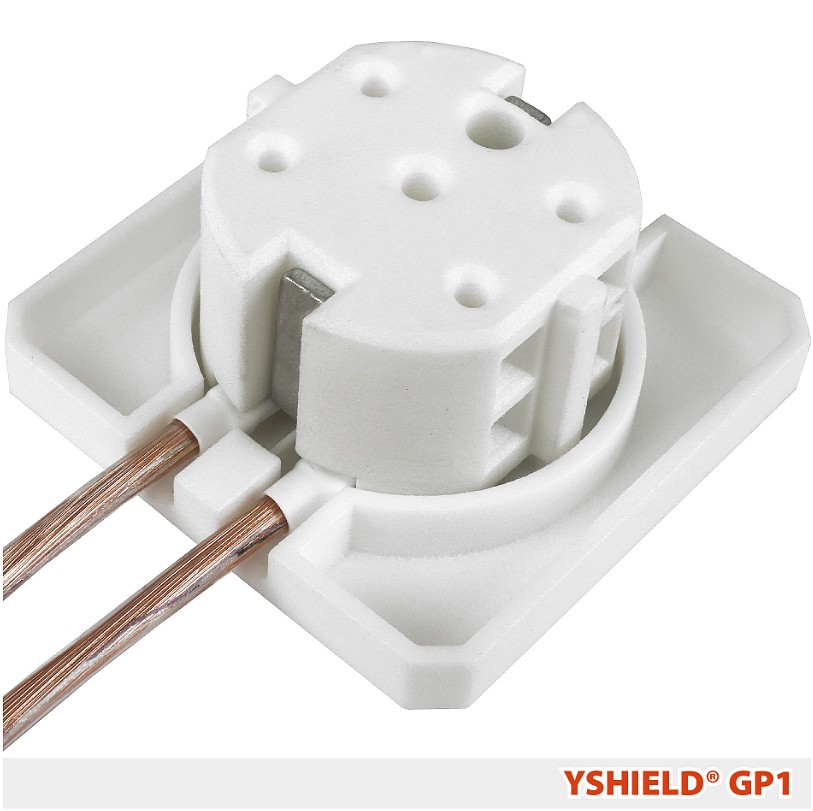

Fiche de mise à la terre GP1 pour blindages permanents | Remplace la fiche de mise à la terre GP

Le fiche de mise à la terre GP1 convient pour la mise à la terre des matériaux de blindage fixes, comme les toiles collées au mur, les peintures, les grillages anti-ondes, etc.

Compatible avec les prises murales CEE 7/7.

Articles connexes : Elle s'utilise en complément d'une plaque de mise à la terre GS1, GS2, GS3 ou d'un boîtier de mise à la terre GF2, GF3 ou GF4, associé à un câble de mise à la terre GL (disponible en 5 longueurs différentes : 20 cm, 1 mètre, 2 mètres, 5 mètres ou 10 mètres).

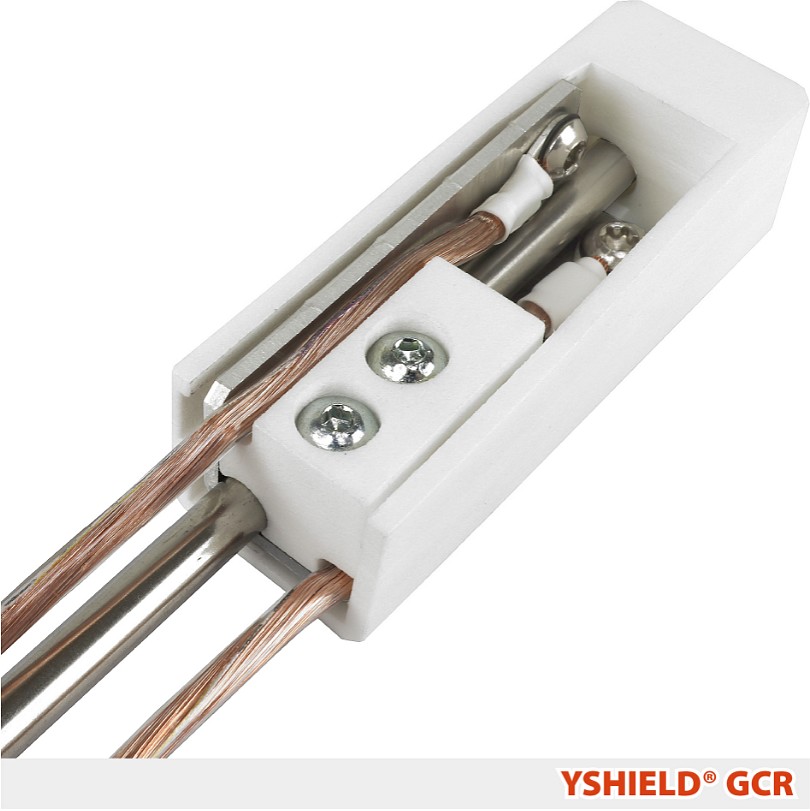

Tige de mise à la terre GCR | Remplace l'ancienne tige GR-40

La tige de mise à la terre GCR YShield en acier inoxydable est destinée à la mise à la terre des articles textiles YShield (baldaquins, dessous de lit, linge de lit, articles de earthing, etc.).

D'une longueur de 43 cm, elle est à piquer dans la terre, à l'extérieur de votre habitation.

Attention ! Les blindages permanents comme les toiles, les peintures, les grillages ne doivent pas être mis à la terre avec cette tige !



Lorsque vous raccordez à la terre les matériaux de blindage permanents, veillez à bien couper l'électricité ! Si besoin, n'hésitez pas à faire appel à un électricien compétent, qui assurera la mise à la terre de vos blindages de manière optimale.
